Неэкранированные катушки
зажигания - Аксессуары
Для различным катушек нужны различные колпачки для защиты первичных и
вторичных клемм. Все колпачки MOTORTECH выполнены из силикона высочайшего
качества (482 °F / 250 °C). Они сохраняют мягкость и гибкость в течение
долгого времени и предохраняют оператора от прикосновения к контактам под
напряжением. Колпачки также сохраняют критичные участки сухими и чистыми даже в
самых тяжелых условиях.
Неэкранированные катушки зажигания - Аксессуары - Колпачки для катушек зажигания MOTORTECH
| Сторона катушки зажигания | Выход | Катушка зажигания 06.50. ... | |||||||||||||
| № артикула | Рис | Первичная | Вторичная | 90° | 180° | 003 | 053 | 054 | 055 | 060 | 100 | 102 | 103 | 104 | 105 |
| 06.80.037 | 1 | х | х | х | х | х | х | х | |||||||
| 06.84.082 | 2 | х | х | х | х | х | х | ||||||||
| 06.84.021 | 3 | х | х | х | |||||||||||
| 06.80.005 | 4 | х | х | х | х | х | х | х | |||||||
| 06.84.083 | 5 | х | х | х | х | ||||||||||
| 06.80.006 | 6 | х | х | х | х | ||||||||||
| 06.84.006 | 7 | х | х | х | х | х | х | х | |||||||
1) Для одной катушки зажигания необходимы два колпачка.

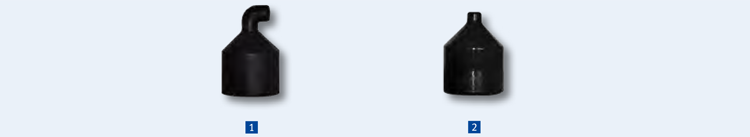

Неэкранированные катушки
зажигания - Аксессуары - Колпачки для катушек зажигания
ALTRONIC
| Выход | |||||
| № артикула | Рис | Описание | 90° | 180° | Катушка зажигания |
| 06.80.037 | 1 | Колпачок, сторона первичной проводки | x | 291001 / 591010 / 501061 | |
| 06.80.036 | 2 | Колпачок, сторона первичной проводки | x | 291001 / 591010 / 501061 | |

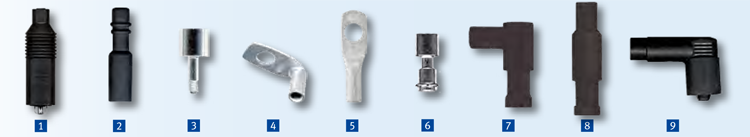

Неэкранированные катушки зажигания - Аксессуары - Разъемы вторичного контура
| Катушка зажигания 06.50. ... | ||||||||||||
| № артикула | Рис | Описание | 003 | 053 | 054 | 055 | 060 | 100 | 102 | 103 | 104 | 105 |
| 06.80.030 | 1 | Разъем, 180°, 1 кОм резистор, требуется P/N 06.80.126 | x | x | x | x | x | |||||
| 06.80.091 | 2 | Разъем, 180°, требуется P/N 06.80.126 | x 1) | x | x 1) | |||||||
| 06.80.108 | 3 | Клемма | x | x | x | x | ||||||
| 06.80.116 | 4 | Клемма, 90°, требуется P/N 06.80.108 | x | x | ||||||||
| 06.80.116-180 | 5 | Клемма, 180°, требуется P/N 06.80.108 | x | x | ||||||||
| 06.80.126 | 6 | Клемма | x | x | x | x 1) | x | x | x 1) | x | ||
| 06.84.024 | 7 | Разъем, 90°, включая разъем P/N 02.85.920 | x | |||||||||
| 06.84.025 | 8 | Разъем, 180°, включая разъем P/N 02.85.920 | x | |||||||||
| 22.80.009 | 9 | Разъем, 90°, 1 кОм резистор, включая разъем P/N 06.80.126 | x | x | ||||||||
1) При использовании SAE контакта P/N 06.51.223
Неэкранированные катушки зажигания - Аксессуары
| Катушка зажигания 06.50. ... | ||||||||||||
| № артикула | Рис | Описание | 003 | 053 | 054 | 055 | 060 | 100 | 102 | 103 | 104 | 105 |
| 06.51.223 | 1 | SAE штифт | x | x | ||||||||
| 06.90.264 1) | 2 | Комплект включая винты и гайки | x | x | x | x | ||||||
| 02.85.1004 | 3 | Адаптер по SAE | x | x | x | x | x | |||||
1) Поставляется с каждой новой катушкой зажигания MOTORTECH.
